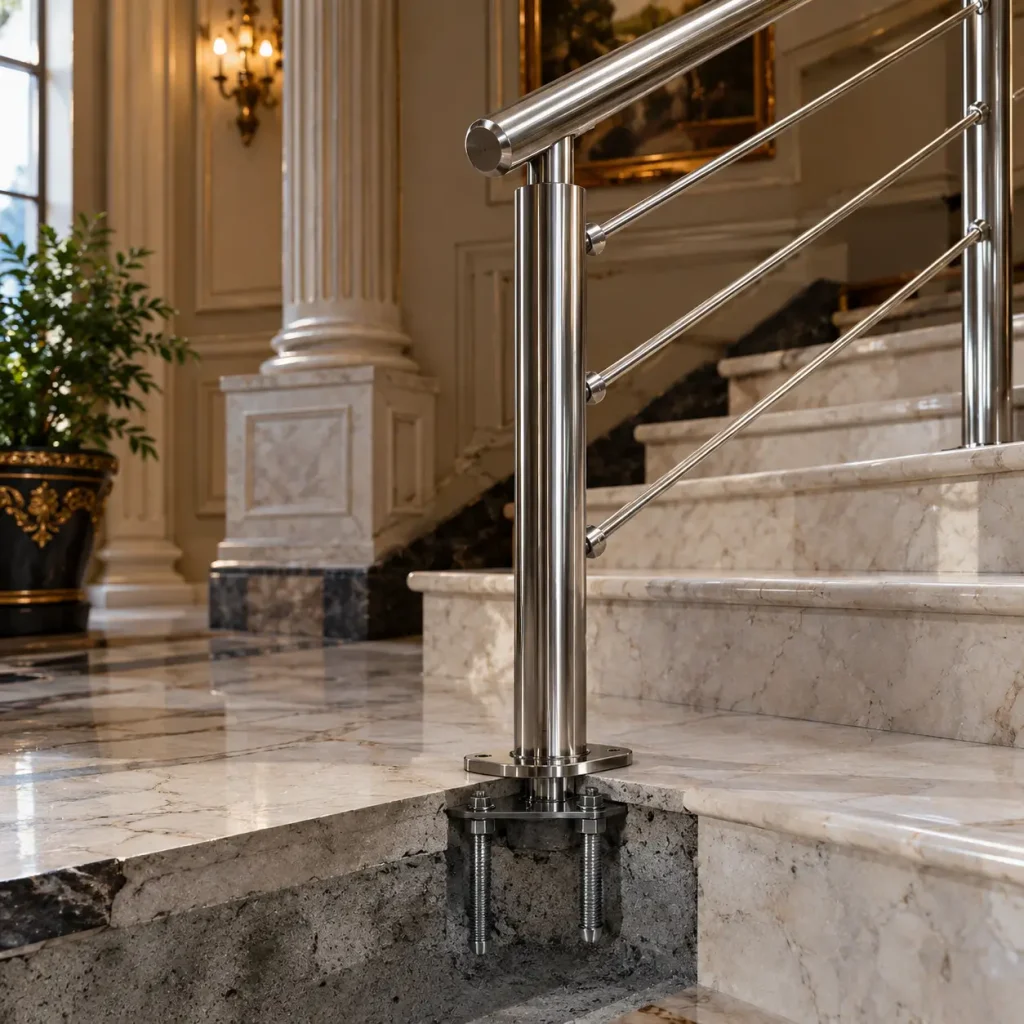

لنگر و اتصالات پنهان نرده استیل؛ فاصله و عمق مهار
لنگر و اتصالات پنهان نرده استیل؛ محاسبه فاصله و عمق مهار زمانی اهمیت پیدا می‌کند که قرار است نرده بدون نمایان بودن پیچ و مهره یا صفحه اتصال، روی کف، پله یا لبه سازه نصب شود. در چنین اجرایی، ظاهر مینیمال نباید باعث شود بخش سازه‌ای اتصال نادیده گرفته شود؛ زیرا نیروی واردشده به دستگیره و پایه در نهایت باید از طریق اتصال پنهان به بتن، شاسی فلزی یا عضو سازه‌ای منتقل شود. انتخاب نوع انکر، قطر و طول آن، فاصله از لبه، فاصله بین مهارها و عمق مؤثر کاشت همگی به شرایط واقعی پروژه وابسته‌اند.
در این راهنما، تفاوت اتصال ظاهری و مهار سازه‌ای، روش تعیین محل پایه‌ها، مفهوم عمق مهار، فاصله انکرها و اثر نیروی جانبی و لنگر خمشی را بررسی می‌کنیم. هدف این است که بدانید چرا یک عدد ثابت برای تمام نرده‌های استیل قابل استفاده نیست و هنگام طراحی یا سفارش، چه اطلاعاتی باید از سازنده یا مجری دریافت کنید.
اتصال پنهان نرده استیل دقیقاً چیست؟
در نرده استیل، اتصال پنهان به روشی گفته می‌شود که بخش اصلی سیستم مهار از دید کاربر خارج باشد؛ برای مثال، صفحه یا مکانیزم اتصال زیر یک کاور استیل قرار بگیرد، میل‌رزوه یا انکر داخل کف کاشته شود یا پایه به شاسی زیرسازی متصل شود. بنابراین «پنهان بودن» الزاماً به معنی ضعیف یا ساده بودن اتصال نیست؛ اتفاقاً در پروژه‌های دقیق، جزئیات اتصال باید با دقت بیشتری طراحی شود تا ضمن حفظ ظاهر تمیز، نیروها نیز به مسیر مناسبی منتقل شوند.
اتصال ممکن است روی بتن، سنگ روی بتن، شاسی فلزی یا عضو سازه‌ای اجرا شود. همین تفاوت، روش مهار را تغییر می‌دهد. اگر پایه روی سنگ نصب شده باشد، نمی‌توان صرفاً مقاومت خود سنگ را مبنای ظرفیت اتصال قرار داد؛ باید مشخص شود نیروی اصلی چگونه به بتن یا زیرسازی منتقل می‌شود.
در سیستم‌های حرفه‌ای، پایه، صفحه اتصال، انکر، پیچ، واشر و عضو زیرکار به‌عنوان یک مجموعه دیده می‌شوند. منابع تخصصی طراحی انکر نیز ظرفیت اتصال را وابسته به عواملی مانند عمق کاشت، فاصله انکرها، فاصله از لبه و شرایط بتن می‌دانند.
چه نوع اتصالات پنهانی برای نرده استیل استفاده می‌شود؟
نوع اتصال قبل از محاسبه فاصله و عمق مهار باید مشخص شود. انتخاب انکر صرفاً براساس قطر پیچ یا ظاهر یراق انجام نمی‌شود؛ زیرا هر سیستم عملکرد متفاوتی در کشش، برش، بتن ترک‌خورده یا ترک‌نخورده و نزدیکی به لبه دارد.
انکر مکانیکی
انکرهای مکانیکی با سازوکارهایی مانند انبساط یا درگیری مکانیکی داخل سوراخ بتن مهار می‌شوند. در این سیستم، قطر سوراخ، عمق کاشت، فاصله انکر از لبه و فاصله بین انکرها مستقیماً بر عملکرد اتصال اثر دارند. بنابراین نمی‌توان یک فاصله عمومی برای تمام انکرهای مکانیکی تعیین کرد.
انکر شیمیایی و میل‌رزوه
در این روش، میل‌رزوه یا المان فلزی داخل سوراخی که با چسب مهندسی پر شده قرار می‌گیرد. عمق مؤثر کاشت، قطر سوراخ، تمیزکاری سوراخ، نوع چسب و شرایط بتن در ظرفیت نهایی نقش دارند. اطلاعات فنی سازنده باید برای همان محصول و همان شرایط نصب بررسی شود؛ حتی منابع تخصصی انکر نیز پارامترهای نصب مانند عمق مهار، فاصله لبه و فاصله انکرها را جزو داده‌های وابسته به سیستم می‌دانند.
اتصال به صفحه یا شاسی زیرسازی
گاهی بهترین راهکار، کاشت مستقیم پایه در بتن نیست. در کف‌های خاص، پله‌های سبک، سازه‌های فلزی یا پروژه‌هایی که کف‌سازی ضخیم دارند، ممکن است پایه نرده به یک صفحه یا شاسی فلزی متصل شود. در این حالت باید اتصال شاسی به عضو سازه‌ای نیز بررسی شود؛ مخفی شدن صفحه از دید، نیاز به طراحی آن را از بین نمی‌برد.
فاصله پایه‌های نرده استیل چگونه تعیین می‌شود؟
فاصله پایه‌های نرده با فاصله انکرها یک مفهوم نیست و نباید این دو را با یکدیگر اشتباه گرفت. فاصله پایه‌ها روی طول نرده تعیین می‌کند هر پایه چه سهمی از بار جانبی را دریافت کند. هرچه دهانه بین پایه‌ها بیشتر شود، طول مؤثر دستک و اعضای افقی افزایش پیدا می‌کند و ممکن است نیرو و تغییرشکل در هر پایه بیشتر شود.
در یک نرده راه‌پله، هندسه پله، طول رمپ، نوع دستگیره، مدل گارد و محل قرارگیری پایه‌ها روی این تصمیم اثر دارند. در بالکن نیز طول دهانه، وضعیت لبه دال، ارتفاع نرده و نوع پرکننده، به‌خصوص شیشه، اهمیت پیدا می‌کند.
بنابراین استفاده از عباراتی مانند «پایه‌ها همیشه باید فلان مقدار از هم فاصله داشته باشند» از نظر فنی قابل تعمیم به همه پروژه‌ها نیست. فاصله پایه باید با سیستم نرده و بار طراحی هماهنگ شود. برخی منابع بازار فاصله‌های مشخصی را به‌صورت عرفی پیشنهاد می‌کنند، اما این اعداد را نباید جایگزین طراحی پروژه یا داده فنی سیستم مهار دانست.
فاصله انکرهای اتصال پایه چطور محاسبه می‌شود؟
فاصله انکرها بیشتر به هندسه صفحه اتصال و ظرفیت گروه انکر مربوط است. اگر یک پایه با صفحه‌ای دارای چند نقطه مهار به بتن متصل شود، فاصله میان انکرها روی نحوه توزیع کشش و برش اثر می‌گذارد. نزدیک کردن بیش از حد انکرها می‌تواند رفتار گروهی متفاوتی ایجاد کند و نزدیک شدن به لبه بتن نیز احتمال شکست موضعی را افزایش دهد.
برای تعیین فاصله باید حداقل چند متغیر مشخص باشد:
| عامل | چرا اهمیت دارد؟ |
|---|---|
| قطر انکر | بر ظرفیت فولاد و الزامات نصب اثر دارد |
| عمق مؤثر مهار | در ظرفیت کششی و رفتار بتن مؤثر است |
| فاصله بین انکرها | بر عملکرد گروهی انکرها اثر می‌گذارد |
| فاصله از لبه بتن | احتمال شکست لبه را تغییر می‌دهد |
| ضخامت عضو بتنی | محدودیت مهمی برای عمق کاشت ایجاد می‌کند |
| مقاومت و وضعیت بتن | ظرفیت اتصال به شرایط زیرکار وابسته است |
| نوع انکر | رفتار انکر مکانیکی، شیمیایی و سایر سیستم‌ها یکسان نیست |
| بار کششی و برشی | مبنای انتخاب سیستم مهار است |
به همین دلیل، جداول فنی سازنده انکر باید برای انتخاب فاصله و عمق مورد استفاده قرار گیرند. برای نمونه، اطلاعات فنی Hilti نیز نشان می‌دهد که فاصله انکر و فاصله از لبه به عمق مهار و مشخصات سیستم وابسته است.
عمق مهار نرده استیل یعنی چه؟
عمق مهار یا Effective Embedment Depth به بخش مؤثر انکر گفته می‌شود که در زیرکار درگیر شده و در انتقال نیرو نقش دارد. این مفهوم با طول کل پیچ یکی نیست. ممکن است یک انکر طول زیادی داشته باشد، اما تمام طول آن در عمق مؤثر طراحی وارد نشود.
در اتصال نرده، این موضوع اهمیت زیادی دارد؛ چون نیروی جانبی واردشده به دستگیره در ارتفاعی بالاتر از سطح اتصال اعمال می‌شود. در نتیجه پایه فقط با یک نیروی افقی ساده مواجه نیست و می‌تواند تحت اثر لنگر خمشی نیز قرار گیرد.
برای مثال اگر نیروی افقی F در ارتفاع h به نرده وارد شود، مفهوم اولیه لنگر به شکل زیر قابل نمایش است:
M = F × h
این رابطه صرفاً یک مدل ساده برای درک رفتار اتصال است و طراحی نهایی باید هندسه واقعی نرده، تعداد پایه‌ها، سختی صفحه، گروه انکر و حالت‌های بارگذاری را در نظر بگیرد.
آیا عمق ۱۵ سانتی‌متر برای همه نرده‌های استیل استاندارد است؟
خیر. عدد ۱۵ سانتی‌متر را نمی‌توان به‌عنوان یک عمق عمومی برای تمام نرده‌های استیل معرفی کرد. برخی صفحات و مجریان بازار چنین عمقی را برای سیستم‌های مشخص خود ذکر می‌کنند؛ برای نمونه، در بعضی سیستم‌های رایج نرده استیل، میل‌ترانس یا عضو عمودی تا حدود ۱۵ سانتی‌متر داخل کف اجرا می‌شود.
اما این عدد برای همه شرایط قابل تعمیم نیست. نوع انکر، قطر آن، مقاومت بتن، ضخامت عضو بتنی، فاصله از لبه، بارگذاری و دستورالعمل سازنده می‌توانند مقدار لازم را تغییر دهند. حتی راهنماهای فنی تولیدکنندگان انکر نیز تأکید می‌کنند که تغییر عمق مهار می‌تواند ظرفیت انکر و همچنین الزامات فاصله و ضخامت بتن را تغییر دهد.
پس در سفارش نرده، بهتر است به جای پرسیدن «عمق انکر چند سانت است؟» بپرسید: سیستم مهار چیست و بر چه مبنایی عمق کاشت آن تعیین شده است؟
فاصله انکر از لبه بتن چرا اهمیت دارد؟
یکی از خطاهای رایج در اجرای پایه نرده این است که سوراخ انکر خیلی نزدیک به لبه دال، پله یا بتن ایجاد شود. در چنین شرایطی، حتی اگر خود پیچ از نظر فولادی ظرفیت مناسبی داشته باشد، ممکن است بتن اطراف اتصال دچار شکست شود.
در طراحی انکر، فاصله از لبه و فاصله بین انکرها بخشی از رفتار سیستم هستند. نزدیک شدن به لبه می‌تواند سطح مؤثر بتن درگیر را کاهش دهد و ظرفیت اتصال را تحت تأثیر قرار دهد. برای همین، نمی‌توان تنها با توجه به قطر پیچ تصمیم گرفت سوراخ در چه فاصله‌ای از لبه قرار بگیرد.
این مسئله در نرده‌های بالکن حساس‌تر است؛ زیرا محل نصب معمولاً نزدیک لبه دال قرار دارد. اگر صفحه پایه بزرگ باشد یا چند انکر در یک ردیف قرار گرفته باشند، هندسه اتصال باید طوری بررسی شود که فاصله‌های لازم با لبه و سایر انکرها رعایت شود. منابع تخصصی طراحی نیز تأکید می‌کنند که فاصله لبه، فاصله انکر و عمق مهار باید هم‌زمان بررسی شوند.
لنگر خمشی در پایه نرده چگونه ایجاد می‌شود؟
وقتی فرد به دستگیره نرده فشار افقی وارد می‌کند، نیرو مستقیماً در محل کف وارد نمی‌شود. فاصله عمودی بین نقطه اعمال نیرو و محل مهار پایه باعث ایجاد گشتاور می‌شود.
فرض کنید نیروی افقی F در ارتفاع h به یک پایه منتقل شود. در یک مدل ساده، لنگر برابر است با:
M = F × h
افزایش ارتفاع نقطه اعمال نیرو، در صورت ثابت بودن نیرو، لنگر بیشتری ایجاد می‌کند. از طرف دیگر، افزایش فاصله مؤثر بین نقاط مهار صفحه می‌تواند توانایی سیستم در تشکیل زوج نیرو برای مقابله با لنگر را تغییر دهد.
در طراحی واقعی، نیرو بین چند پایه و چند انکر توزیع می‌شود و سختی صفحه، اتصال پایه به صفحه، شرایط بتن و موقعیت بار نیز وارد محاسبات می‌شوند. بنابراین فرمول بالا برای توضیح رفتار سیستم مناسب است، اما به‌تنهایی نباید برای تعیین تعداد یا قطر انکر استفاده شود.
فاصله پایه و عمق مهار چه ارتباطی با هم دارند؟
فاصله پایه و عمق مهار دو پارامتر جداگانه‌اند، اما در رفتار کلی نرده به هم مرتبط می‌شوند. اگر فاصله پایه‌ها افزایش پیدا کند، هر پایه ممکن است سهم بیشتری از بار خطی واردشده به نرده را دریافت کند. در چنین شرایطی، نیروی منتقل‌شده به اتصال پایه نیز می‌تواند افزایش یابد.
از طرف دیگر، افزایش عمق مهار لزوماً راه‌حل همه مشکلات نیست. اگر بتن نازک باشد، انکر به لبه نزدیک باشد یا نوع انکر برای شرایط موجود مناسب نباشد، صرفاً عمیق‌تر کردن سوراخ مشکل را حل نمی‌کند.
به همین دلیل طراحی باید از بالا به پایین انجام شود: ابتدا بار و هندسه نرده مشخص شود، سپس رفتار پایه و صفحه اتصال بررسی شود و در مرحله بعد سیستم انکر متناسب با زیرکار انتخاب شود. تولیدکنندگان تخصصی انکر نیز طراحی را بر اساس مجموعه‌ای از پارامترها، نه فقط عمق کاشت، انجام می‌دهند.
اتصال پنهان نرده استیل روی سنگ چگونه اجرا می‌شود؟
در بسیاری از پروژه‌های معماری، سطح نهایی کف با سنگ پوشانده شده است. در این شرایط، سوراخ‌کاری سنگ به‌تنهایی یک اتصال سازه‌ای محسوب نمی‌شود. وظیفه اصلی مهار باید به بتن، شاسی یا عضو زیرسازی مناسب منتقل شود.
یکی از روش‌های متداول این است که مسیر اتصال از لایه نهایی عبور کرده و انکر در زیرکار سازه‌ای نصب شود؛ سپس بخش قابل مشاهده با پایه یا کاور استیل پوشانده شود. اما ضخامت سنگ، ملات، فضای خالی زیر سنگ و ضخامت عضو سازه‌ای باید پیش از سوراخ‌کاری مشخص باشد.
اگر این اطلاعات در اختیار مجری نباشد، ممکن است انکر در لایه‌ای اجرا شود که برای تحمل بار مناسب نیست. به همین دلیل، اندازه‌گیری قبل از ساخت نرده اهمیت زیادی دارد. در پروژه‌های حرفه‌ای بهتر است محل دقیق پایه‌ها، ضخامت کف‌سازی و موقعیت عضو سازه‌ای قبل از تولید قطعات مشخص شود.
در نرده شیشه‌ای، اتصال پنهان حساس‌تر است؟
در نرده شیشه‌ای، کیفیت اتصال اهمیت بیشتری پیدا می‌کند؛ زیرا سطح شیشه می‌تواند در برابر بار جانبی، نیروی قابل توجهی را به پایه‌ها یا پروفیل نگهدارنده منتقل کند. در سیستم‌های شیشه‌ای، علاوه بر اتصال فلزی، نوع شیشه، روش نگهداری، یراق‌آلات و مسیر انتقال نیرو باید هماهنگ باشند.
برای همین، نمی‌توان یک پایه استیل معمولی را بدون بررسی شرایط، برای هر نوع نرده شیشه‌ای استفاده کرد. سیستم‌های شیشه‌ای دفنی نیز معمولاً از پروفیل یا مکانیزم نگهدارنده‌ای استفاده می‌کنند که اتصال آن به کف باید جداگانه بررسی شود. نمونه‌های تجاری موجود نیز برای سیستم‌های توکار، روی پنهان شدن اتصالات و اجرای زیرسازی پیش از کف‌سازی تأکید دارند.
در چنین پروژه‌ای، ظاهر بدون پایه نباید باعث شود زیرسازی ساده فرض شود. اتفاقاً هرچه اتصال کمتر دیده شود، طراحی و اجرای آن باید دقیق‌تر باشد.
اشتباهات رایج در اجرای لنگر و اتصالات پنهان نرده
چند اشتباه در پروژه‌های نرده استیل تکرار می‌شود که بیشتر از آنکه به ظاهر مربوط باشند، به مسیر انتقال نیرو مربوط هستند.
اولین خطا، استفاده از یک عمق ثابت برای تمام پروژه‌هاست. همان‌طور که گفته شد، عمق مهار به نوع انکر و شرایط زیرکار وابسته است.
خطای دوم، بی‌توجهی به فاصله از لبه بتن است. ممکن است انکر از نظر طول مناسب باشد اما به دلیل محل نامناسب نصب، عملکرد مورد انتظار را نداشته باشد.
اشتباه سوم، نصب انکر در کف‌سازی به جای عضو سازه‌ای است. سنگ، ملات یا لایه‌های نازک روی کف نباید بدون بررسی به‌عنوان زیرکار اصلی اتصال در نظر گرفته شوند.
خطای چهارم، افزایش تعداد انکر بدون بررسی هندسه اتصال است. بیشتر کردن تعداد پیچ‌ها الزاماً ظرفیت سیستم را به همان نسبت افزایش نمی‌دهد؛ زیرا رفتار گروهی انکرها و ظرفیت بتن نیز مطرح است.
و خطای آخر، تمرکز صرف بر جنس استیل است. حتی اگر پایه و یراق از استیل مناسب ساخته شده باشند، اتصال ضعیف می‌تواند عملکرد کل نرده را محدود کند.
جدول چک‌لیست طراحی اتصال پنهان نرده استیل
| مورد بررسی | سؤال فنی که باید پاسخ داده شود |
|---|---|
| نوع زیرکار | بتن، شاسی فلزی، سنگ روی بتن یا سیستم دیگر؟ |
| نوع انکر | مکانیکی، شیمیایی یا سیستم دیگر؟ |
| عمق مهار | عمق مؤثر طبق مشخصات همان انکر چقدر است؟ |
| فاصله از لبه | آیا فاصله لازم از لبه بتن رعایت شده است؟ |
| فاصله انکرها | آیا فاصله موردنیاز سیستم مهار رعایت شده است؟ |
| ضخامت بتن | آیا ضخامت عضو برای عمق انتخابی کافی است؟ |
| بارگذاری | نیروی جانبی و لنگر اتصال چقدر است؟ |
| فاصله پایه‌ها | آیا فاصله پایه‌ها با بار و سختی نرده هماهنگ است؟ |
| صفحه پایه | آیا ابعاد و ضخامت صفحه با انکرها هماهنگ است؟ |
| مسیر انتقال نیرو | نیرو از نرده دقیقاً به کدام عضو سازه‌ای منتقل می‌شود؟ |
| اجرای نهایی | آیا کاور و اتصال پنهان بدون کاهش عملکرد نصب می‌شوند؟ |
این چک‌لیست کمک می‌کند طراحی اتصال از حالت «انتخاب چند پیچ برای ثابت کردن پایه» خارج شود و به یک سیستم مهاری واقعی تبدیل شود.
برای اجرای نرده استیل، چه اطلاعاتی باید قبل از ساخت مشخص شود؟
قبل از ساخت، مجری باید حداقل نوع کاربری، محل نصب، طول مسیر، ارتفاع نرده، وضعیت کف، جنس و ضخامت لایه نهایی، وجود یا نبود شاسی زیرکار و موقعیت عضو سازه‌ای را بررسی کند. اگر نرده روی بالکن قرار می‌گیرد، فاصله آن از لبه دال اهمیت ویژه‌ای دارد.
در پروژه‌های راه‌پله نیز هندسه پله و محل دقیق قرارگیری پایه‌ها باید قبل از تولید مشخص شود. اگر قرار است اتصال کاملاً مخفی باشد، بهتر است جزئیات پایه و کاور پیش از اجرای کف‌سازی نهایی هماهنگ شوند.
برای پروژه‌های شیشه‌ای، اطلاعات مربوط به شیشه و سیستم نگهدارنده نیز باید هم‌زمان با طراحی پایه بررسی شود. به عبارت دیگر، نرده نباید به‌صورت یک محصول مستقل از ساختمان طراحی شود؛ اتصال نرده بخشی از رابطه میان سازه، کف‌سازی و سیستم محافظ است.
سفارش نرده استیل با اتصال پنهان از آرت استیل مکث
برای پروژه‌ای که ظاهر مینیمال و اتصال مخفی اهمیت دارد، طراحی باید قبل از ساخت قطعات نهایی شود. آرت استیل مکث در کنار تأمین لوله، پروفیل و ورق استیل، در زمینه تولید قطعات نرده، پله، اسپایدر، اتصالات و اجرای نرده‌های استیل و شیشه‌ای فعالیت می‌کند.
مزیت این رویکرد این است که طراحی ظاهری نرده از جزئیات اتصال جدا نمی‌شود. برای مثال، اگر قرار باشد پایه‌ها با کاور استیل پوشانده شوند، محل صفحه، نوع اتصال، مسیر عبور پیچ یا میل‌رزوه و فضای موردنیاز کاور باید پیش از ساخت مشخص باشد.
در پروژه‌های سفارشی، اطلاعاتی مانند محل نصب، نوع کف، طول مسیر و عکس یا نقشه محل می‌تواند برای بررسی اولیه مفید باشد. سپس بر اساس شرایط واقعی پروژه، مدل پایه و سیستم مهار انتخاب می‌شود.
برای مشاهده خدمات و محصولات مجموعه می‌توانید به آرت استیل مکث مراجعه کنید.
سوالات متداول درباره لنگر و اتصالات پنهان نرده استیل
آیا عمق ۱۵ سانتی‌متر برای مهار نرده استیل کافی است؟
خیر، نمی‌توان ۱۵ سانتی‌متر را برای تمام نرده‌ها یک عدد قطعی دانست. عمق مهار به نوع انکر، قطر، شرایط بتن، فاصله از لبه، بارگذاری و مشخصات فنی سیستم مهار بستگی دارد. عدد مناسب باید برای همان اتصال و زیرکار تعیین شود.
فاصله پایه‌های نرده استیل معمولاً چقدر است؟
فاصله پایه‌ها عدد ثابتی برای تمام پروژه‌ها نیست. طول مسیر، نوع نرده، بار جانبی، ارتفاع، سختی اعضا و شرایط محل نصب در تعیین آن مؤثر هستند. فاصله پایه باید به شکلی انتخاب شود که هم عملکرد سازه‌ای و هم هندسه نهایی نرده کنترل شود.
آیا فاصله انکر با فاصله پایه نرده یکی است؟
خیر. فاصله پایه مربوط به فاصله اعضای عمودی نرده در طول مسیر است، در حالی که فاصله انکر به موقعیت نقاط مهار داخل یک پایه یا صفحه اتصال مربوط می‌شود. هر دو باید جداگانه بررسی شوند.
آیا می‌توان نرده استیل را فقط به سنگ کف پیچ کرد؟
در اتصال سازه‌ای، مقاومت لایه نهایی کف نباید بدون بررسی به‌عنوان زیرکار اصلی در نظر گرفته شود. مسیر انتقال نیرو باید تا بتن، شاسی یا عضو سازه‌ای مناسب ادامه داشته باشد و شرایط واقعی کف پیش از نصب بررسی شود.
برای نرده بالکن، فاصله انکر از لبه بتن مهم است؟
بله. چون پایه‌های بالکن معمولاً نزدیک لبه دال قرار دارند، فاصله انکر از لبه می‌تواند بر رفتار اتصال اثر بگذارد. حداقل فاصله باید بر اساس نوع انکر، عمق مهار، مشخصات بتن و داده‌های فنی همان سیستم تعیین شود.
آیا افزایش تعداد پیچ‌ها باعث محکم‌تر شدن نرده می‌شود؟
نه لزوماً. ظرفیت اتصال به آرایش انکرها، فاصله آنها، شرایط بتن، نوع انکر و نحوه انتقال نیرو وابسته است. اضافه کردن پیچ بدون طراحی مناسب ممکن است ظرفیت سیستم را به اندازه مورد انتظار افزایش ندهد و حتی در بتن نزدیک به هم محدودیت ایجاد کند.
